♦ SCD圖形化解析及配置

　　1、解析智能變電站SCD文件，圖形化顯示智能變電站IED設備關連關系及虛端子，面向智能變電站IED實現SV、GOOSE輸入輸出的自動配置，最大限度地簡化現場人員手動配置工作。

　　♦ 保護功能測試

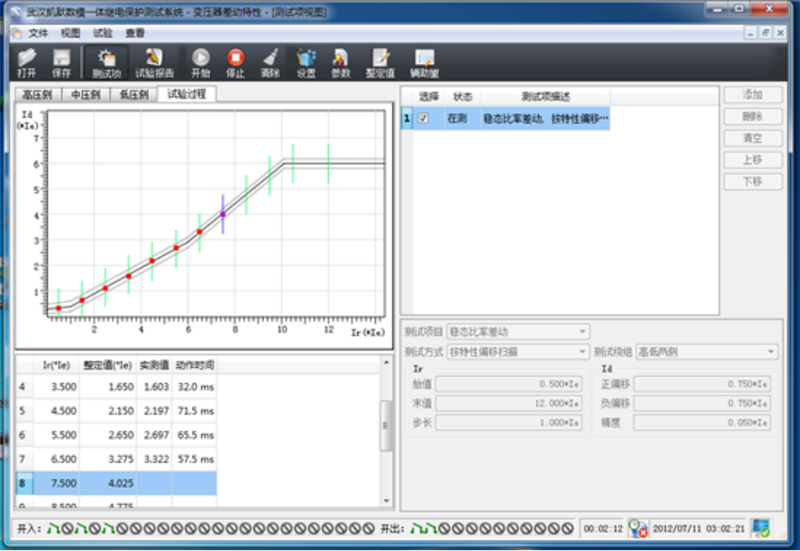

　　1、支持電壓電流、狀態序列等通用測試功能，支持專用繼電保護功能測試，包括距離保護、零序過流、主變差動、母線差動、整組測試等，滿足變電站現場及實驗室環境下保護調試、定檢、及保護特性測試的需求。

　　♦ 光數字式繼電保護測試

　　1、可輸出IEC61850-9-2，IEC61850-9-1，IEC60044-8(FT3)、FT3擴展格式SV采樣值報文、 GOOSE報文，結合不同試驗?zāi)K對光數字保護實現全面測試;

　　2、具備SV采樣值報文接收監測功能，可實現SV有效值、波形、序量、諧波、丟幀、失步、時間均勻性等分析;

　　3、具備GOOSE報文接收監測功能，可顯示GOOSE實時狀態、變位列表，可測試GOOSE間隔參數;

　　4、支持GOOSE碰撞測試，可模擬多個GOOSE控制塊心跳碰撞及同步變位;

　　5、支持智能終端響應時間測試，可測試GOOSE轉硬接點的智能終端跳閘延遲時間，及硬接點轉GOOSE的響應時間;

　　6、具備異常報文模擬輸出功能，對SV報文可模擬丟幀、錯序、失步、報文缺失、SV時間均勻性抖動、通道數據或品質異常等情況;對GOOSE報文可模擬報文中斷、延遲、重啟等異常情況。

　　♦ 數字模擬混合式繼電保護測試

　　1、支持功率源模擬量輸出電壓電流，發送或接收數字GOOSE報文對數模混合式保護裝置進行測試。

　　♦ 模擬式繼電保護測試

　　1、支持模擬量接入，硬接點開入、開出的傳統變電站繼電保護的測試。

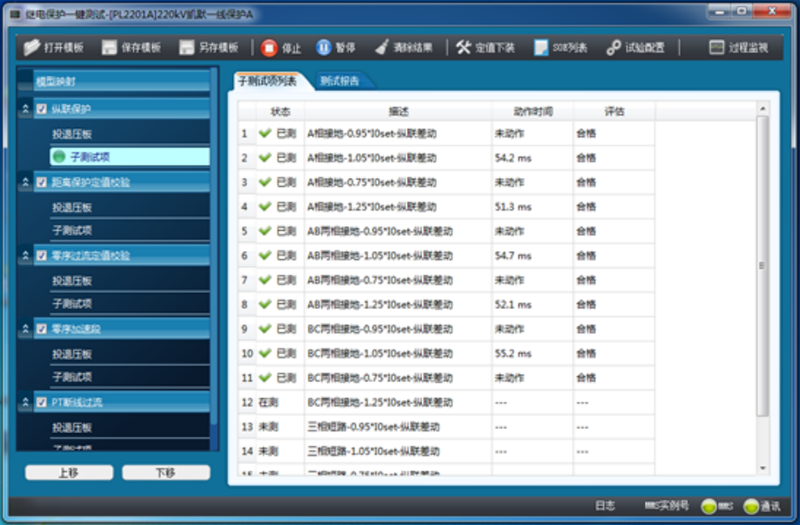

　　♦ 一鍵式繼電保護測試

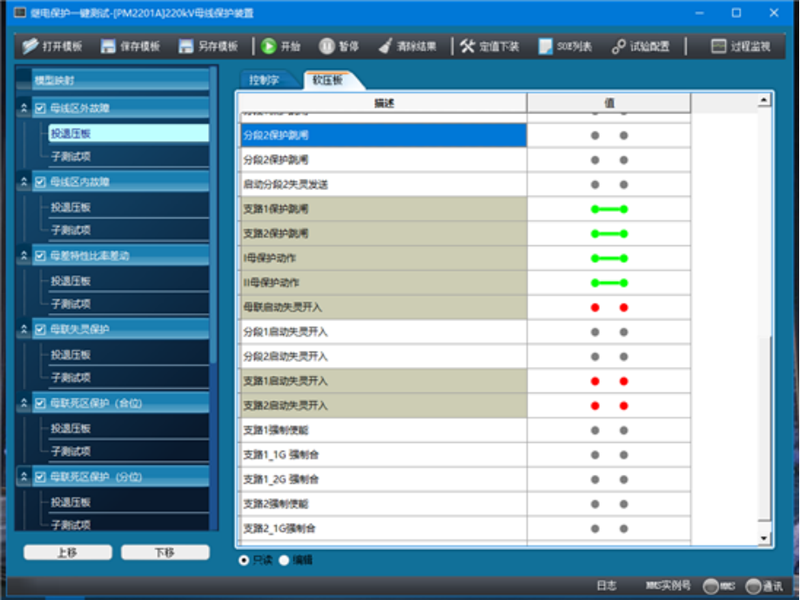

　　1、通過MMS報文實現繼電保護的一鍵式測試：導入通用測試模板自動形成測試項目，按變電站SCD實例化定值、壓板、控制字，通過定值的自動獲取、測試過程中功能壓板、控制字的修改，實現線路保護、母線保護、主變保護定檢的一鍵式自動測試;

　　2、支持MMS保護動作信息參與保護動作正確性判斷，構成過程層與站控層信息的完整性測試；

　　3、可設置測試過程斷點，對母線保護多分支測試支持暫停修改接線，改完接線后繼續測試；

　　4、一鍵式測試功能支持?jǐn)?shù)字式繼電保護、數字模擬混合式繼電保護、傳統模擬式繼電保護裝置測試。

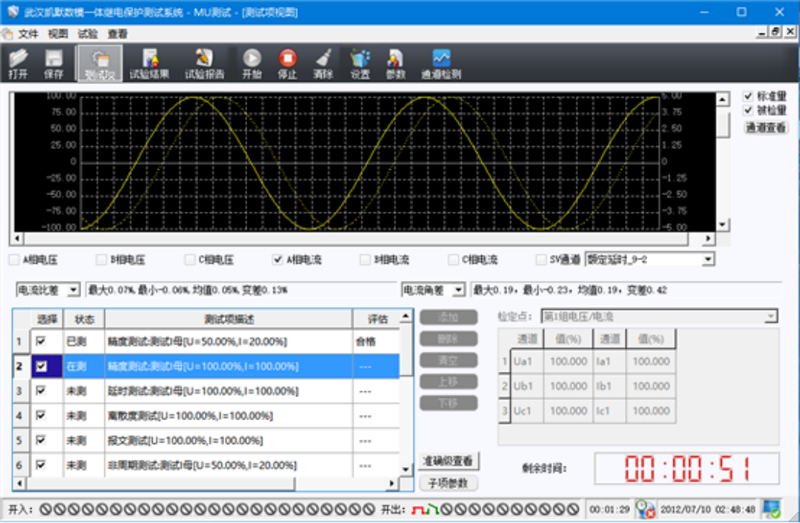

　　♦ 合并單元測試

　　1、具備合并單元測試功能，包括合并單元精度測試、延時測試、離散度測試、SV報文測試、對時精度測試、守時精度測試、非周期延時測試、諧波測試、PT切換測試;

　　2、具有6路電壓、6路電流，支持多個繞組同時進行測試;

　　3、支持級聯合并單元模擬量、數字量混合輸出測試，可模擬采集器同步或異步方式輸出信號;

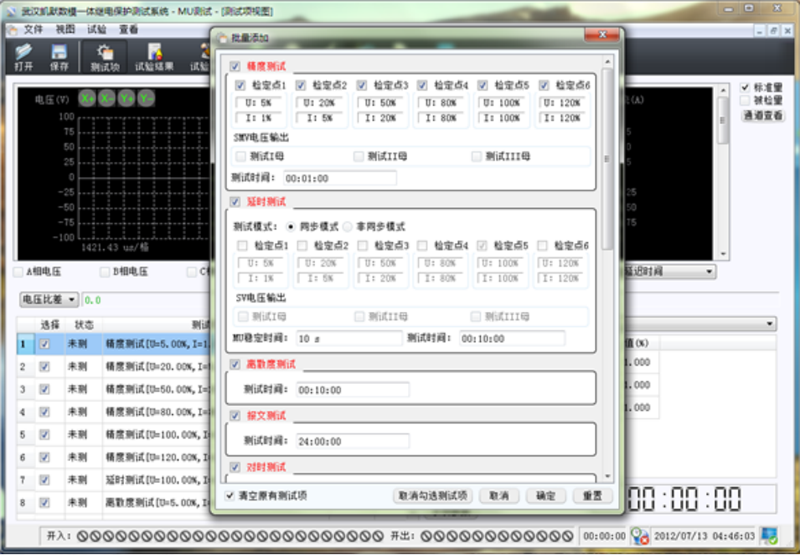

　　4、支持批量添加測試項，一鍵式完成測試功能，自動生成測試結果報告。

　　♦ 同步時鐘源

　　1、內置GPS模塊，具備同步時鐘源功能，可配置輸出電IRIG-B碼，光IRIG-B碼、PPS等。
